核级轴流式止回阀是核电站各流体系统中关键的基础保护设备，主要用于防止介质倒流，避免系统设备因逆流而产生的损坏，保障系统安全稳定运行。它广泛应用于核岛及常规岛的给水系统、冷却水系统、辅助系统等关键部位，其可靠性直接关系到核电站的运行安全与效率。

2025年通过行业科技成果鉴定，鉴定委员会认为，研制的轴流式止回阀产品样机具有自主知识产权，主要性能指标达到国际同类产品先进水平，可推广应用。

（1）主要技术参数

①DN50轴流式止回阀

l 阀门型号：H2H42C-150PL-50 l 压力等级: CL150 l 设计压力：1.59MPa@38℃ l 设计温度：150℃@1.33MPa  l 工作介质：压缩空气、蒸汽 l 主体材料：316 l 设备分级：二级 l 连接形式：法兰连接 l 抗震类别：Ⅰ

           ②DN150轴流式止回阀

l 阀门型号：H3H42C-1500RL-150 l 阀门尺寸: DN150 l 压力等级: CL1500 l 设计压力：12.4MPa@243.3℃ l 设计温度：243.3℃@12.4MPa  l 工作介质：给水 l 主体材料：316L l 设备分级：三级 l 连接形式：法兰连接 l 抗震类别：Ⅰ

（2）主要功能

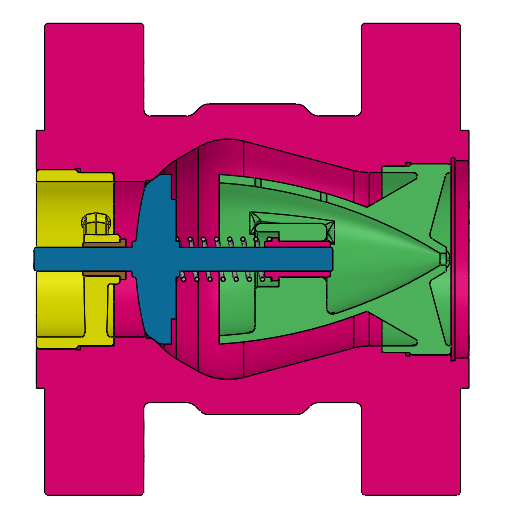

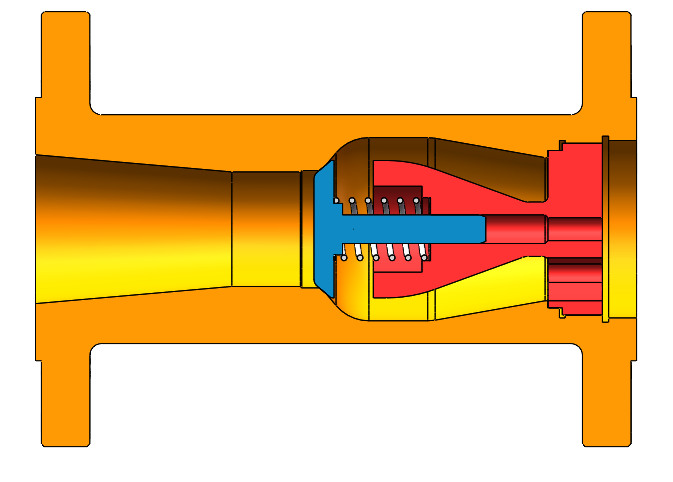

依靠弹簧的预紧力实现快速自动关闭防止倒流：

1）正向流动时：阀瓣开启，介质顺利通过

当介质（液体、气体等）沿正向（规定流向）流动时，介质的压力会作用在阀瓣上，形成一个向后的推力。当这个推力大于弹簧力时，会克服弹簧力将阀瓣顶起，使阀瓣与阀座之间形成通道，介质得以从进口侧流向出口侧。此时，弹簧被压缩，储存弹性势能，为阀瓣的复位做好准备。

2）介质倒流或停止流动时：阀瓣关闭，阻断倒流

当正向介质压力降低、停止流动，或出现反向压力（介质试图倒流）时，阀瓣所受的正向推力减小或消失。此时，被压缩的弹簧释放弹性势能，产生向前的推力，将阀瓣迅速压回阀座密封面，使阀瓣与阀座紧密贴合，从而阻断介质的反向流动。

3）密封保障：阀瓣与阀座的配合

阀瓣与阀体的密封面通过精密加工，采用金属硬密封结构，当阀瓣在弹簧力作用下复位时，密封面紧密接触，形成可靠的密封，彻底阻止介质倒流。

        （3）成果应用情况

研究成果可以直接用于CAP1000/1400核级轴流式止回阀产品制造，也可适用于后续的国产的CAP1000、EPR、CPR等核电机组。

通过研究全面掌握了核级轴流式止回阀的核心技术，包括整机以及关键部件的设计、制造技术、性能试验验证技术、阀门整机鉴定技术（包括分析和试验）等。研究成果为CAP1000/1400核级轴流式止回阀的创新奠定基础。

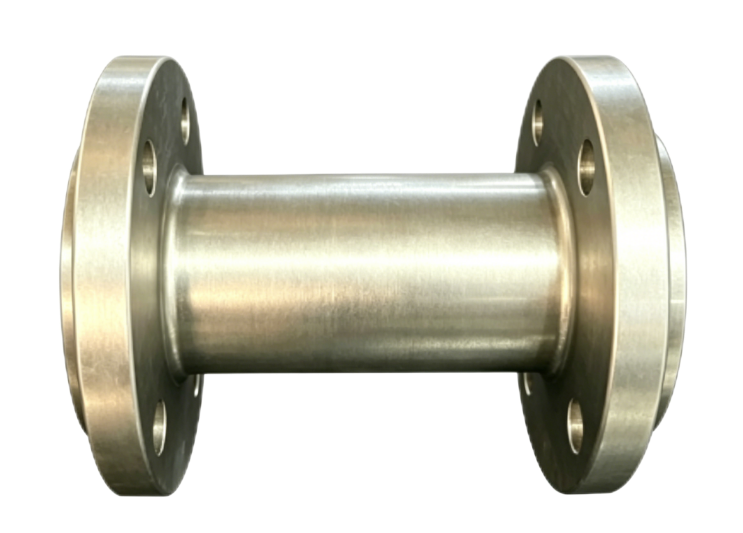

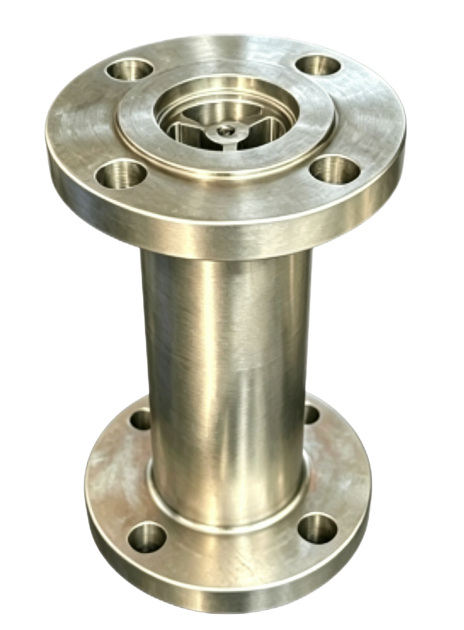

DN50轴流式止回阀

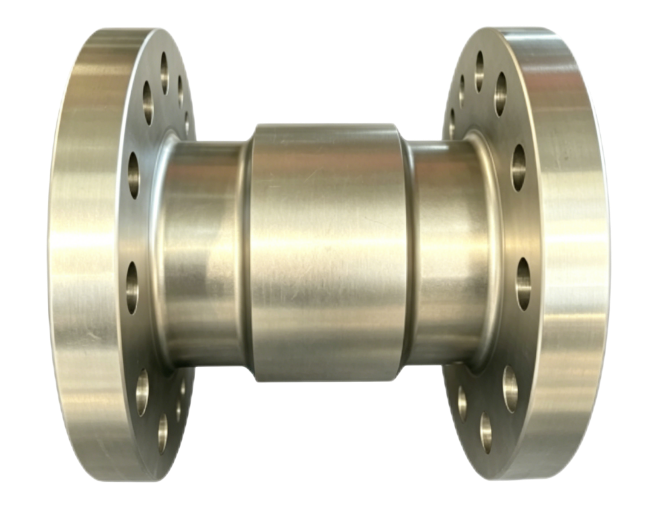

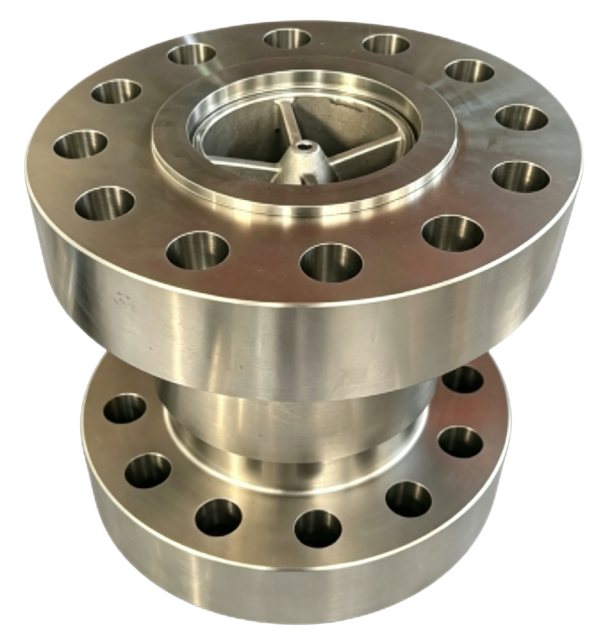

DN150轴流式止回阀
