主蒸汽释放隔离阀采用一体化集成设计，对称式分布先导控制装置，结构紧凑，空间布置合理，提高阀门整机的抗震能力。阀门由主阀、手动隔离阀、手动先导阀、活塞室测压隔离阀、电磁先导阀等组成，并配置阀位拟量测量装置和阀位启闭检测装置,可实现远程控制及监测。

    2022年通过行业科技成果鉴定，鉴定委员会认为，研制的主蒸汽释放隔离阀是成功的，填补里国内空白，主要性能指标达到国际同类产品先进水平，部分指标优于国外产品，可在华龙一号及其它核电机组推广应用。“华龙一号核电主蒸汽释放隔离阀”2024年被认定为第四批能源领域首台（套）重大技术装备。

（1）主要技术参数

l产品型号：H2J54C-550-350

l公称通径：DN350(14″)

l公称磅级：550Lb

l设计压力：8.9MPa

l设计温度：316℃

l工作介质：蒸汽、蒸汽与水的混合物或者水

l安全等级：安全2级

l质保要求：Q1

l抗震类别：I类（可运行性）

l使用寿命：60年

l循环寿命：1000次

l固有频率：＞50Hz

l地震加速度：三个方向（4g，4g，4g）

l开启时间：≤1.8s（开启死区时间≤1.5s，开启动作时间≥0.1s）

l关闭时间：＜20s

l质量流量：1060t/h≤Q≤1272t/h

l全开阀门压降：≤0.535MPa

l最小开启压力：0.14MPa

（2）适用范围

    主蒸汽释放隔离阀（H2J54C-550-350）主要用于压水堆核电站蒸汽大气排放系统（VDA），执行隔离功能、余热排出和超压保护功能。

    主要功能：（1）蒸汽流量过度增加或蒸汽管线破裂况下隔离SG蒸汽侧，以限制RCP过冷；（2）SGTR工况中，在部分冷却完成之后提高相应SG的VDA设定值，以限制放射性释放；（3）需要采用VDA进行余热排出或超压保护时，VDA需要能快速打开进行排放。

（3）成果应用情况

    大连大高阀门股份有限公司与中广核工程有限公司分别于2021年签订陆丰项目5、6号机组LOT190ce VDA主蒸汽释放隔离阀供应合同；于2023年签订防城港项目5、6号机组LOT190ce VDA主蒸汽释放隔离阀供应合同。

（4）知识产权情况

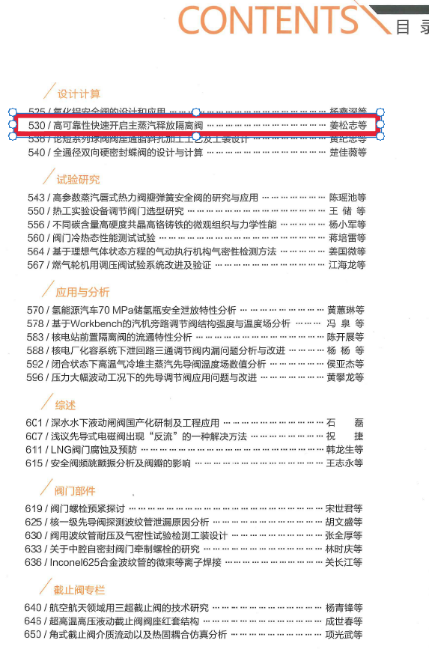

    授权发明专利3项（一种用于核电的先导式蒸汽释放隔离阀动态性能的测试装置及测试方法、主蒸汽释放隔离阀、双活塞先导式带弹簧复位结构的角式截止阀），授权实用新型专利3项（一种多位置及位移检测装置、一种双活塞先导式带弹簧复位结构的角式截止阀、一种主蒸汽释放隔离阀），在《阀门》2023年第5期发表论文《高可靠性快速开启主蒸汽释放隔离阀》1篇，文章编号：1002-5855（2023）05-0530-06。

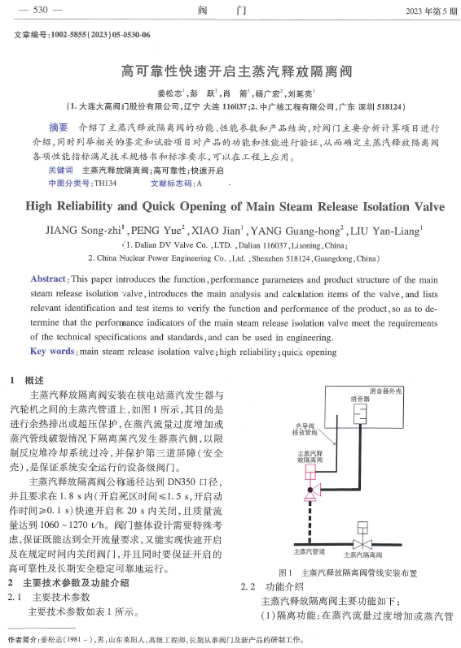

论文发表

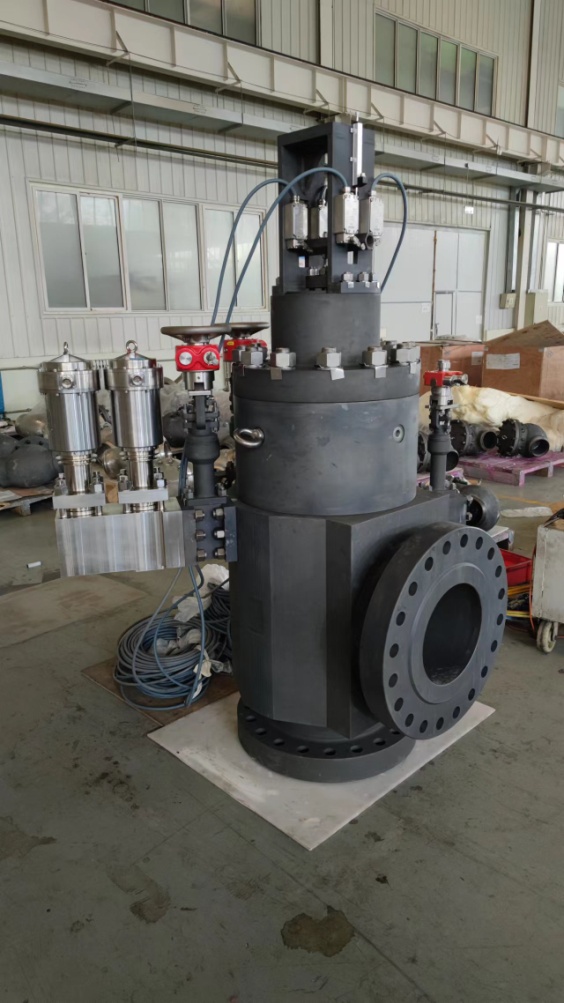

主蒸汽释放隔离阀及测试台架

主蒸汽释放隔离阀
